Рукав для газ. сварки и резки мет. III-9мм, 20 Атм. ЧЕРНЫЙ
- Хозяин Орел
- Хозяин Брянск
Рукав для газ. сварки и резки мет. III-9мм, 20 Атм. ЧЕРНЫЙ - купить в Орле по выгодной цене!
1.Давление (Мпа): 2
2.класс: III
3.Диаметр (мм): 9
Материал: резина
Резиновые напорные рукава, предназначенные для газовой резки и газосварочных работ, изготавливаются по ГОСТ 9356-75 и часто называются кислородными рукавами. Основное назначение сварочных рукавов – подача под давлением рабочих газов: ацетилена, природного газа, бутана, пропана, кислорода, а также жидкого топлива к оборудованию, используемому для газовой резки и сварки.
Кислородные рукава ГОСТ 9356-75 выпускаются для эксплуатации в районах с холодным, умеренным и тропическим климатом. Диапазон рабочих температур РТИ зависит от их климатического исполнения и составляет:
-55…+70°C – для холодного и умеренного климата;
-35…+70°C – для тропического.
Шланги кислородные ГОСТ 9356-75 подразделяются на следующие классы в зависимости от назначения и области применения:
- класс I – кислородные шланги, которые используют для подачи под давлением до 0,63 МПа различных газов или их смесей (пропан, бутан, природный газ);
- класс II – рукава кислородные, предназначенные для подачи под давлением до 0,63 МПа жидкостей (бензин А-72, керосин, уайт-спирит или их смеси);
- класс III – напорные кислородные рукава, которые используются исключительно для подачи кислорода под большим давлением, в зависимости от исполнения рти максимальное рабочее давление составляет 2,0 и 4,0 МПа.
Условное обозначение и маркировка
Каждый шланг кислородный ГОСТ 9356-75 имеет маркировку, нанесенную несмываемой краской или рельефным способом. Метод нанесения маркировки должен обеспечивать ее сохранность и читаемость на всем сроке эксплуатации резино-технического изделия. Для газосварочных шлангов диаметром 6,3 мм допускается нанесение маркировки на бирку, а не на сам шланг.
Маркировка шлангов кислородных ГОСТ 9356-75 содержит:
- условное обозначение изделия;
- товарный знак или наименование фирмы-производителя;
- номер партии и дату выпуска;
- штамп ОТК, свидетельствующий о соответствии продукции требованиям Государственного Стандарта.
На цветные рукава кислородные маркировка наносится белой краской. Для черных рукавов цвет маркировки зависит от принадлежности рти к классу.
Маркировка наносится в виде продольной линии на всей длине шланга кислородного (допускается наличие интервалов).
Основные технические и эксплуатационные характеристики рукавов кислородных шифруются в условном обозначении, которое содержит следующую информацию:
- наименование изделия;
- принадлежность к классу;
- значение проходного диаметра, мм;
- максимальное рабочее давление (расчетное), МПа;
- климатическое исполнение (для рукавов кислородных, предназначенных для эксплуатации в холодном и тропическом климате, - ХЛ и Т, соответственно);
- номер Государственного Стандарта, в соответствии с требованиями которого изготовлен сварочный рукав.
Например, кислородный шланг ГОСТ 9356-75 класса I, диаметром 16 мм, рассчитанный на подачу газов под давлением до 0,63 МПа и предназначенный для эксплуатации в тропических районах, будет обозначен как: Рукав I-16-0,63-Т ГОСТ 9356-75
Конструктивные особенности
Кислородные рукава ГОСТ 9356-75 имеют многослойную конструкцию. Внутренний и наружный слои кислородного газосварочного рукава – резиновые. Промежуточный слой выполняет функцию армировки и может быть изготовлен, как из хлопчатобумажного волокна, так и на основе синтетических волокон.
Резиновые слои рукава кислородного изготавливаются на основе природного или синтетического каучука с модификаторами, изменяющими его физические и химические свойства, в зависимости от среды, с которой будет работать резиновый рукав. Наружный резиновый слой сварочного рукава дополнительно модифицируется для придания устойчивости к истиранию, воздействию ультрафиолетового и теплового излучения.
Для визуального отличия кислородных рукавов различного назначения, наружный резиновый слой окрашивается в разные цвета:
- красный цвет – для рукавов кислородных I класса;
- желтый – для рти II класса;
- синий – для рти III класса.

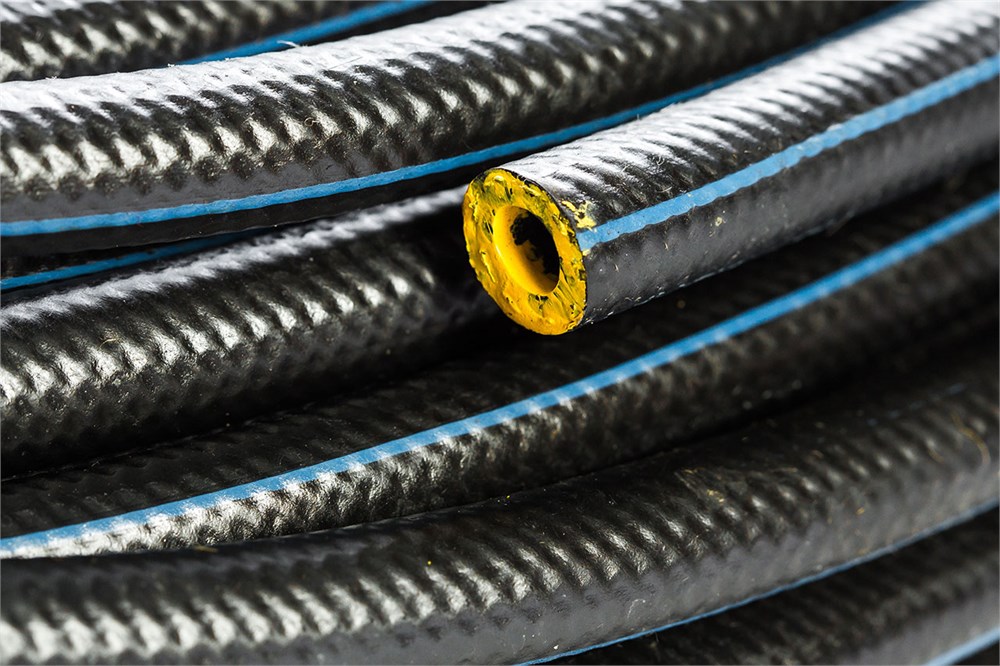

ГОСТ 9356-75 допускает не окрашивать наружный резиновый слой. В этом случае шланг кислородный имеет черный цвет, но вдоль всего изделия наносятся цветные полосы, соответствующие классу изделия.
Газосварочные шланги являются гибкими. При соблюдении минимальных радиусов изгиба, деформация внутреннего сечения рукава кислородного не должна превышать 10% от номинального значения.
Контроль качества
Шланги кислородные выпускаются и подлежат приемке ОТК партиями. Одна партия – это кислородные рукава одного класса и размера, общая длина которых не превышает 2000 метров.
По внешнему виду кислородные рукава ГОСТ 9356-75 принимаются визуально, без использования каких-либо оптических приборов. Основные критерии качества кислородных шлангов следующие:
- поверхность внутреннего резинового слоя не должна иметь пузырей, пористости, трещин и складок;
- наружная поверхность газосварочного шланга не должна иметь пузырей, а также отслоений от силового каркаса либо его оголенных участков.
Визуальный контроль качества рукавов кислородных проводится методом сравнения фактической продукции и контрольного образца.
Помимо приемки по внешнему виду (конструкция, цвет, размер) сварочные рукава проходят испытание на герметичность при гидростатическом давлении, на прочность при разрыве гидравлическим давлением, испытаниям на стойкость к бензину (только рти II класса), а также испытываются на прочность связи резиновых слоев с текстильной армировкой.
Транспортировка и хранение
Кислородные сварочные рукава увязываются в бухты (в трех-четырех места), затягиваются полиэтиленовой пленкой и могут транспортироваться всеми видами крытых транспортных средств, с соблюдением правил перевозки, действующими на транспорте каждого вида. Каждое транспортное место имеет маркировку с обозначением изделий и указанием общего метража кислородных рукавов.
Хранить газосварочные рукава ГОСТ 9356-75 следует в закрытых складских помещениях при температуре воздуха от -20 до +25°C. Сварочные рукава могут храниться в бухтах (максимальная высота – полтора метра) или в расправленном виде вдали от тепло- и озоноизлучающей техники и приборов. Попадание на рукава кислородные прямых солнечных лучей или воздействие света от искусственных источников, способных излучать ультрафиолет, не допускается. Также необходимо следить, чтобы на кислородные рукава не воздействовали вещества, агрессивные по отношению к резине или нитяному каркасу: бензины, керосины, щелочи, кислоты и прочие вещества или их пары.
Если шланги кислородные ГОСТ 9356-75 хранятся в условиях отрицательных температур, перед монтажом их необходимо выдержать при комнатной температуре минимум в течение одних суток. Ускорение прогрева шлангов кислородных путем повышения температуры не допускается
-
